近見地区の地下水位低下状況について

最終更新日：2023年9月19日

都市建設局　都市政策部　都市安全課TEL：096-328-2966096-328-2966 メール

toshianzen@city.kumamoto.lg.jp 担当課の地図を見る

近見地区の地下水位低下について

地下水位の低下方法（地下水位低下工法）
　遮水壁（鋼矢板等）で囲まれた地区の地下に設置した集水管を通じて集まった地下水を、マンホール内に設置した排水ポンプにより揚水し、地区外に排出します。
地下水位低下のイメージ
　地区内の地下水を地区外へ排出することで、地区内の地下水位が低下していきます。しかし、水位低下開始初期は、急激な地下水位低下に伴って集水管近傍と離れた所に水位差が生じ、それにより不同沈下が発生し家屋等が影響を受ける可能性があります。そういったことから、家屋等への影響をできるだけ少なくするため、段階的に地下水位を低下させる計画としています。


段階的な地下水位低下のイメージ「市街地液状化対策推進ガイダンス (国土交通省都市安全課)」より	段階的な地下水位低下の必要性イメージ「市街地液状化対策推進ガイダンス (国土交通省都市安全課)」より

地下水位低下工法の対象区域
　地下水位低下工法による液状化対策は、1（まるいち）地区から8（まるはち）地区までの合計8つの地区で実施しており、工事が完了した地区から順次、地下水位低下を開始しています。
液状化対策区域図（地下水位低下工法）

1（まるいち）地区

1（まるいち）地区における地下水位低下の概要

　熊本市宅地液状化防止事業（近見地区）1（まるいち）地区（南区近見1丁目外地内）において、第15回熊本市液状化対策技術検討委員会で地下水位低下開始の承認を得て、令和4年（2022年）8月23日に地下水位低下を開始しました。

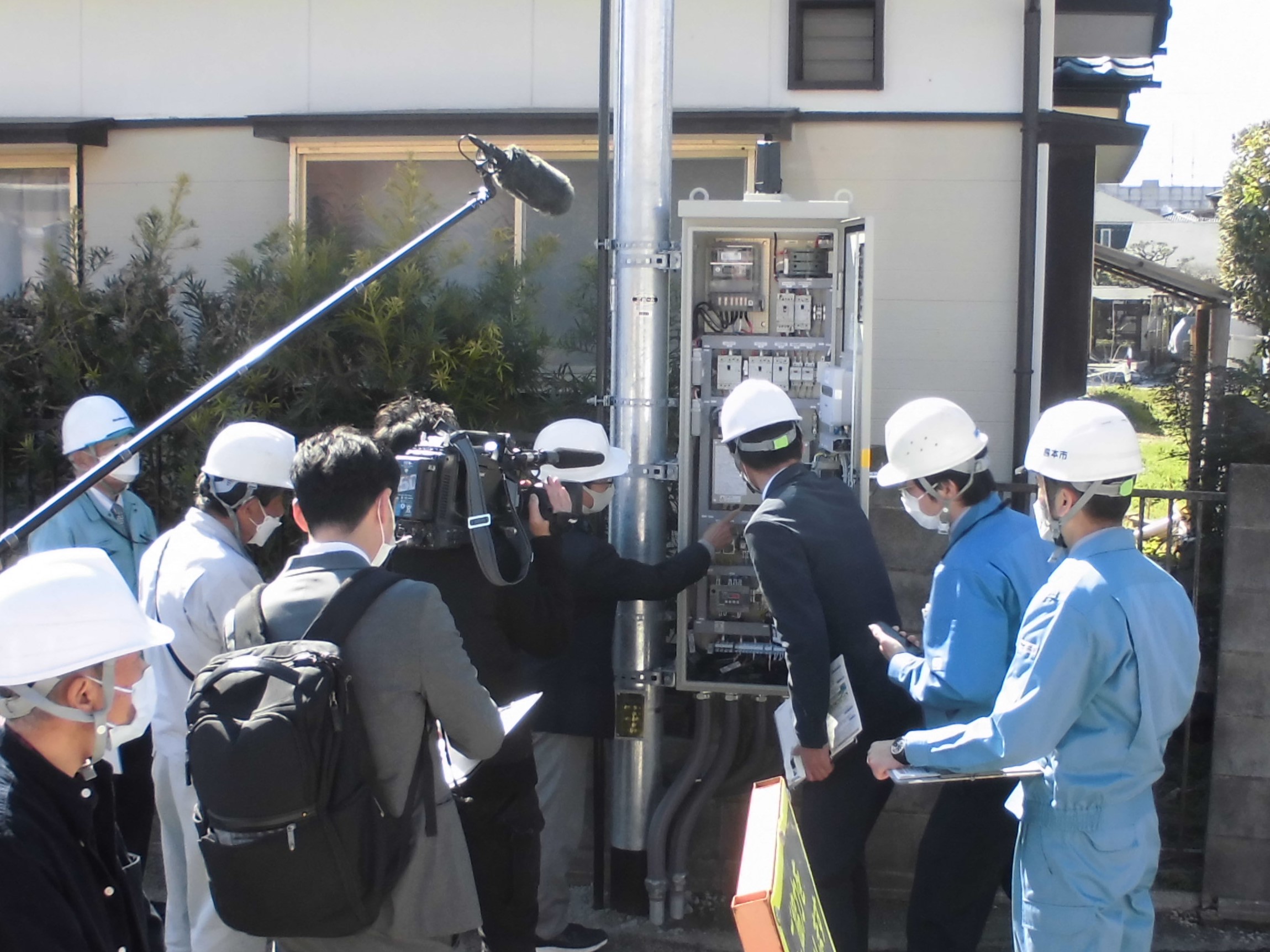

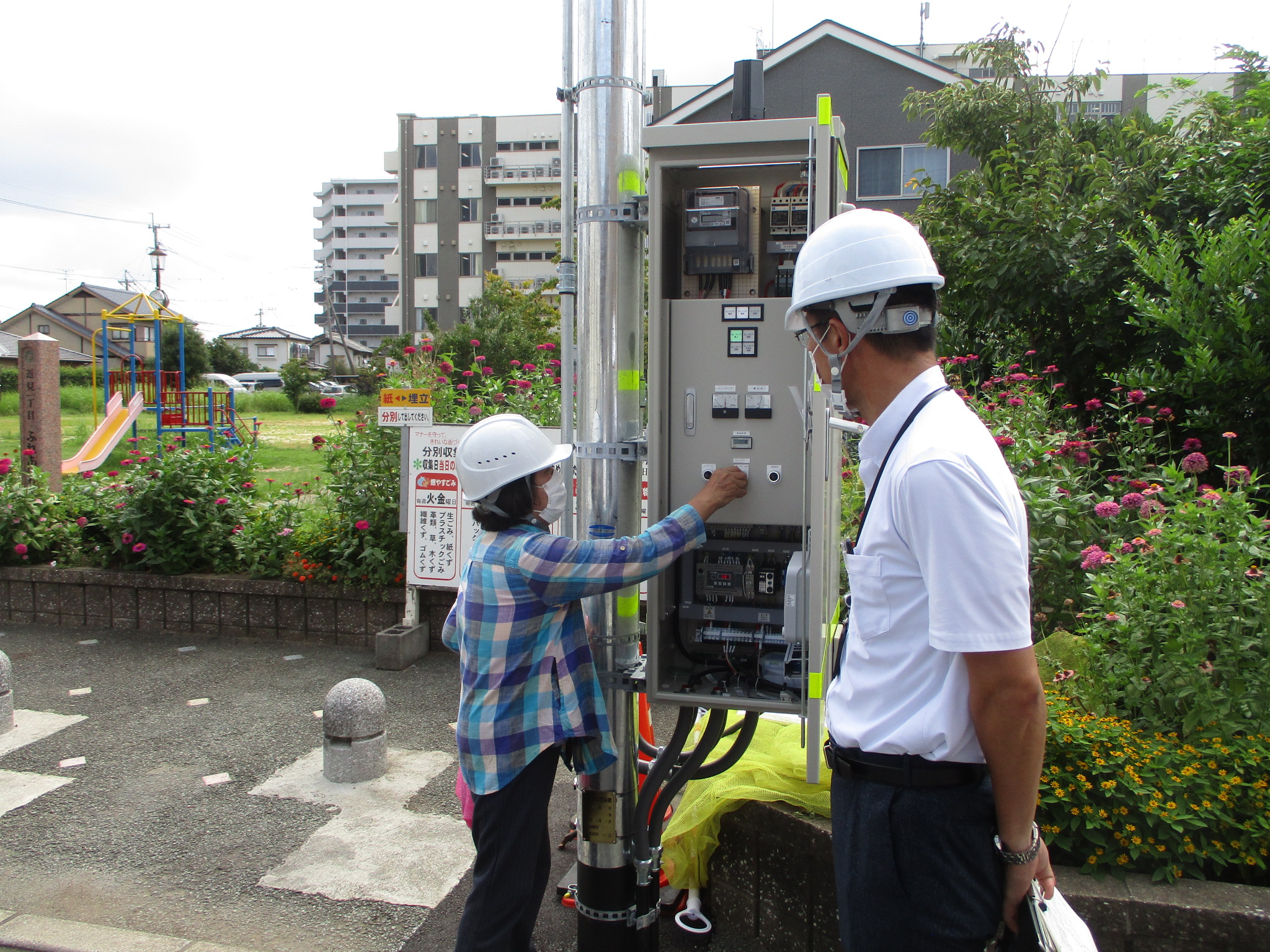

第15回熊本市液状化対策技術検討委員会開催状況	1（まるいち）地区排水ポンプ起動状況

1（まるいち）地区の地下水位低下状況（令和5年（2023年）8月31日現在）

　1（まるいち）地区の地下水位観測結果は以下のとおりです。

　※集水管から離れた箇所（地点1A）と集水管部（地点1B）、遮水鋼矢板で囲まれた地区の外側

　（地点1C）の3箇所の地下水位を表しています。

地下水位の観測位置イメージ

※図中の地下水位は実際の水位を示すものではありません。

現在の地下水位：1（まるいち）地区

2（まるに）地区

2（まるに）地区における地下水位低下の概要

　熊本市宅地液状化防止事業（近見地区）2（まるに）地区（南区近見1丁目外地内）において、第16回熊本市液状化対策技術検討委員会で地下水位低下開始の承認を得て、令和5年（2023年）3月30日に地下水位低下を開始しました。

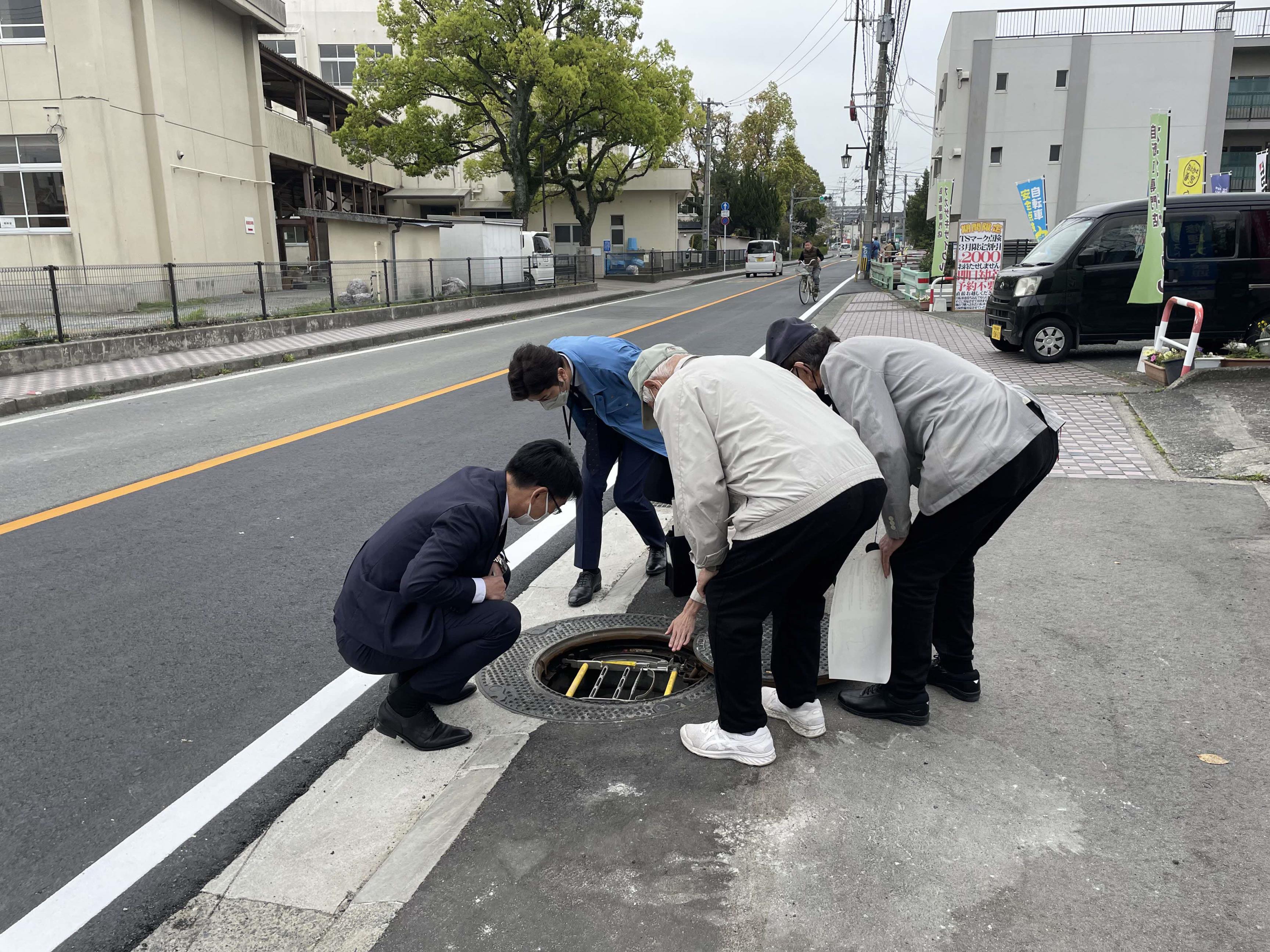

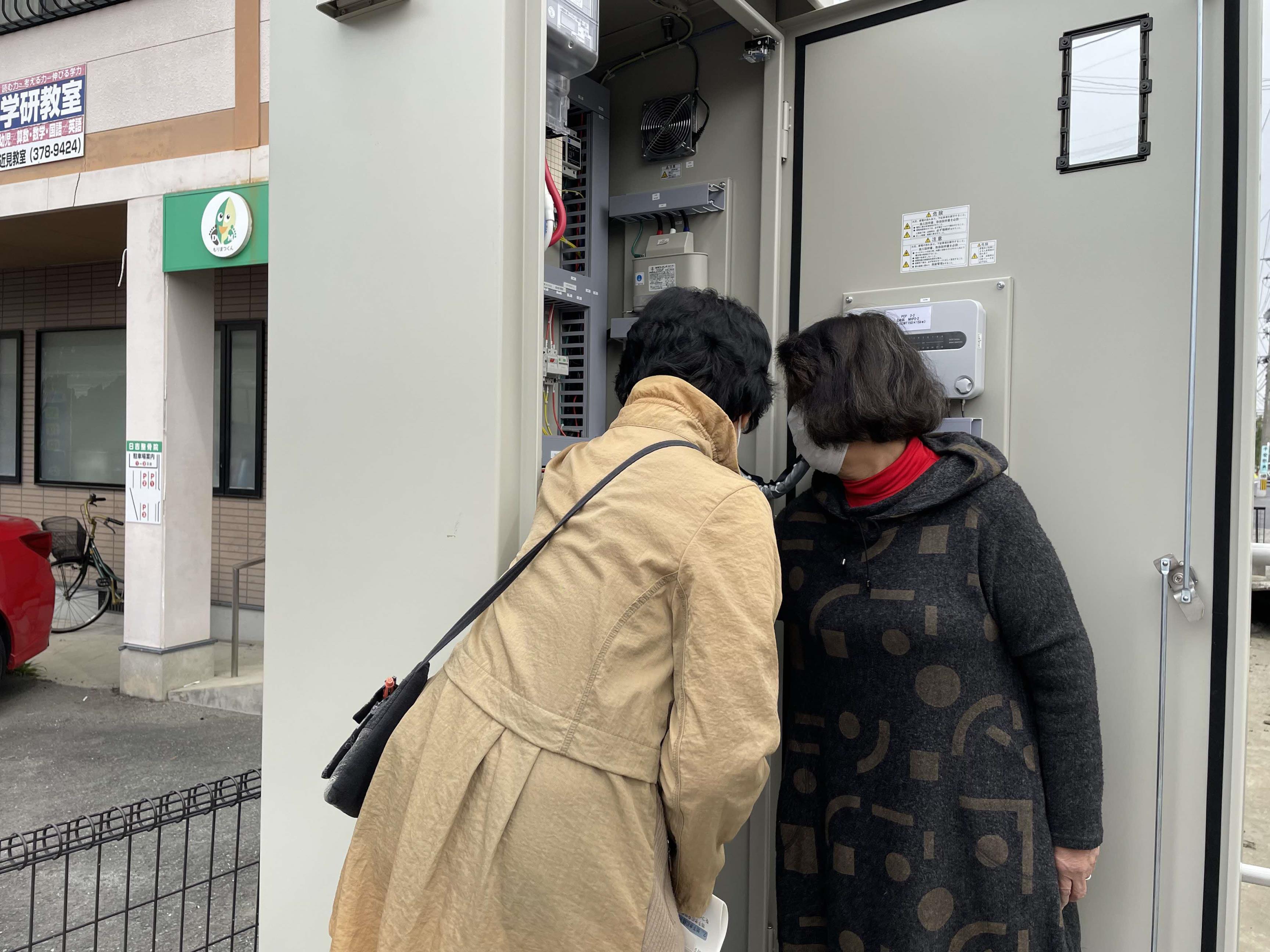

2（まるに）地区排水ポンプ起動状況	2（まるに）地区排水ポンプ起動状況

2（まるに）地区の地下水位低下状況（令和5年（2023年）8月31日現在）

2（まるに）地区の地下水位観測結果は以下のとおりです。

※集水管部（地点2A）と集水管から離れた箇所（地点2B）とその中間部（地点2C）、遮水鋼矢板で囲まれた地区の外側（地点2D）の4箇所の地下水位を表しています。

地下水位の観測位置イメージ

※図中の地下水位は実際の水位を示すものではありません。

現在の地下水位：2（まるに）地区

3（まるさん）地区

3（まるさん）地区における地下水位低下の概要

　熊本市宅地液状化防止事業（近見地区）3（まるさん）地区（南区近見2丁目地内）において、第17回熊本市液状化対策技術検討委員会で地下水位低下開始の承認を得て、令和5年（2023年）4月5日に地下水位低下を開始しました。

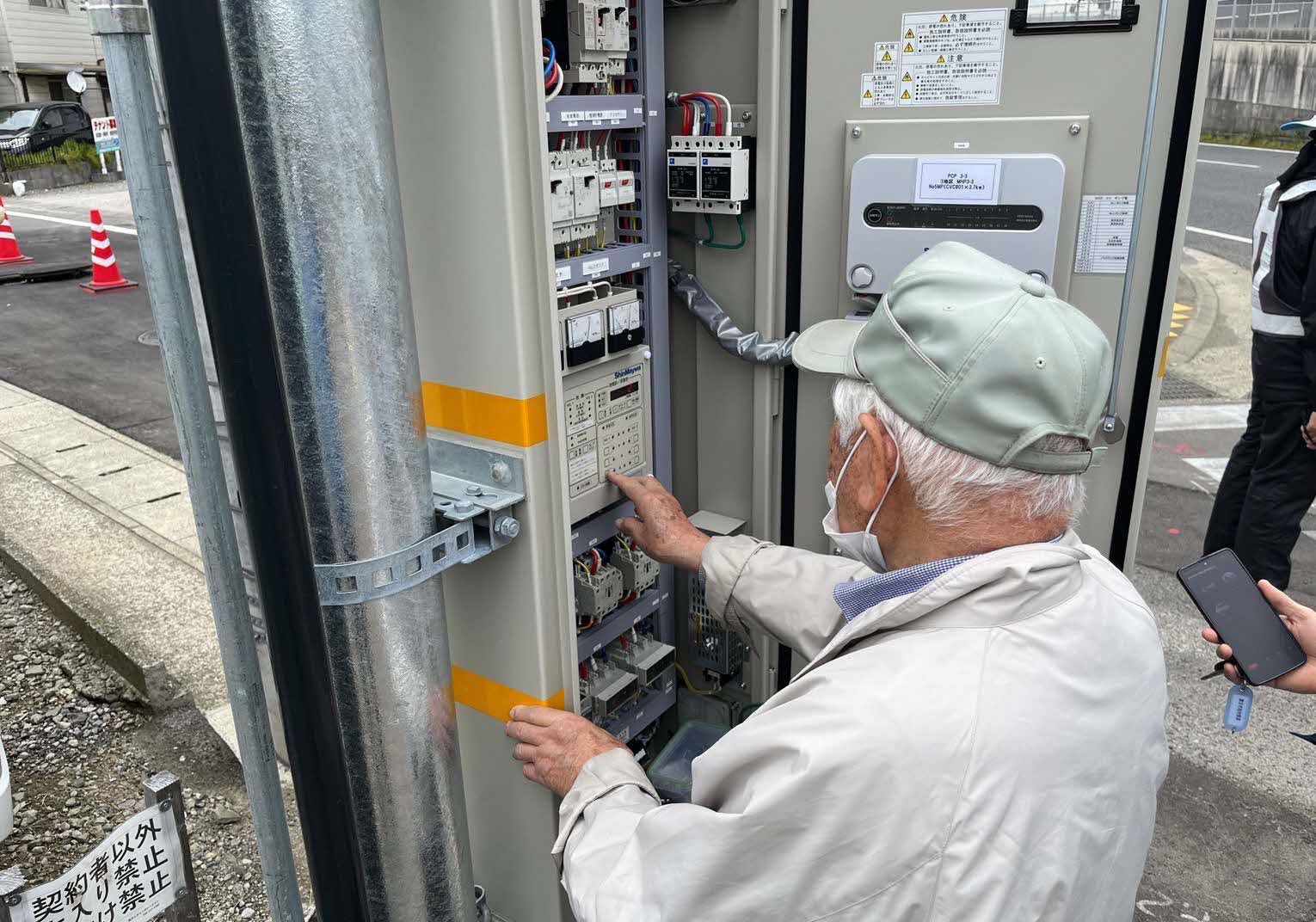

3（まるさん）地区排水ポンプ起動状況	3（まるさん）地区排水ポンプ起動状況

3（まるさん）地区の地下水位低下状況（令和5年（2023年）8月31日現在）

3（まるさん）地区の地下水位観測結果は以下のとおりです。

※集水管から離れた箇所（地点3A）と集水管部（地点3B）とその中間部（地点3C）、遮水鋼矢板で囲まれた地区の外側（地点3D）の4箇所の地下水位を表しています。

地下水位の観測位置イメージ

※図中の地下水位は実際の水位をしめすものではありません。

現在の地下水位：3（まるさん）地区

4（まるよん）地区

4（まるよん）地区における地下水位低下の概要
　熊本市宅地液状化防止事業（近見地区）4（まるよん）地区（南区近見2丁目地内）において、国の市街地液状化対策推進ガイダンス及び熊本市液状化対策技術検討委員会で承認された方針に基づき、令和2年（2020年）5月29日から約11カ月かけて、地下水位低下工法に伴い地下水位を段階的に低下させてきました。（図1、図2）
市長及び地元代表者の方々による4（まるよん）地区排水ポンプ起動状況

図1　段階的な地下水位低下イメージ図2　段階的な地下水位低下の必要性イメージ
「市街地液状化対策推進ガイダンス
(国土交通省都市安全課)」より

　集水管から最も離れた地点（地区全体）の水位が目標水位（地表面から3m）以下となるよう各段階でポンプの調整・運転を行い、令和3年（2021年）4月末頃に概ね目標水位までの地下水位低下が確認できたため、令和3年（2021年）6月21日に開催した第12回熊本市液状化対策技術検討委員会において観測結果等を報告し、地下水位低下完了の承認を頂きました。

第12回熊本市液状化対策技術検討委員会開催状況

　現在、4（まるよん）地区においては、季節変動に伴う地下水位変化等の観測を行うことを目的として、約1年間のモニタリング（経過観測）を行っています。

4（まるよん）地区の地下水位低下状況（令和5年（2023年）8月31日現在）

　4（まるよん）地区の地下水位観測結果は以下のとおりです。

　※集水管部（地点4A：観測終了）と集水管から離れた箇所（地点4B）の2箇所の地下水位を表しています。

地下水位の観測位置イメージ

※図中の地下水位は実際の水位を示すものではありません。

現況の地下水位：4（まるよん）地区

　※4（まるよん）地区は概ね目標水位を達成したが、一部（10%程度）において目標水位に未到達の

　　箇所があり、引続き観測を行っています。

5（まるご）地区

5（まるご）地区における地下水位低下の概要

　熊本市宅地液状化防止事業（近見地区）5（まるご）地区（南区日吉1丁目外地内）において、第17回熊本市液状化対策技術検討委員会で地下水位低下開始の承認を得て、令和5年（2023年）4月17日に地下水位低下を開始しました。


第17回熊本市液状化対策技術検討委員会開催状況	5（まるご）地区低下開始式開催状況

5（まるご）地区の地下水位低下状況（令和5年（2023年）8月31日現在）

5（まるご）地区の地下水位観測結果は以下のとおりです。

※集水管部（地点5A）と集水管から離れた箇所（地点5C）ととその中間部（地点5B）、遮水鋼矢板で囲まれた地区の外側（地点5D）の4箇所の地下水位を表しています。

地下水位の観測位置イメージ

※図中の地下水位は実際の水位をしめすものではありません。

現在の地下水位：5（まるご）地区

6（まるろく）地区

6（まるろく）地区における地下水位低下の概要
　熊本市宅地液状化防止事業（近見地区）6（まるろく）地区（南区日吉2丁目外地内）において、第14回熊本市液状化対策技術検討委員会で地下水位低下開始の承認を得て、令和4年（2022年）3月25日に地下水位低下を開始しました。
第14回熊本市液状化対策技術検討委員会
開催状況

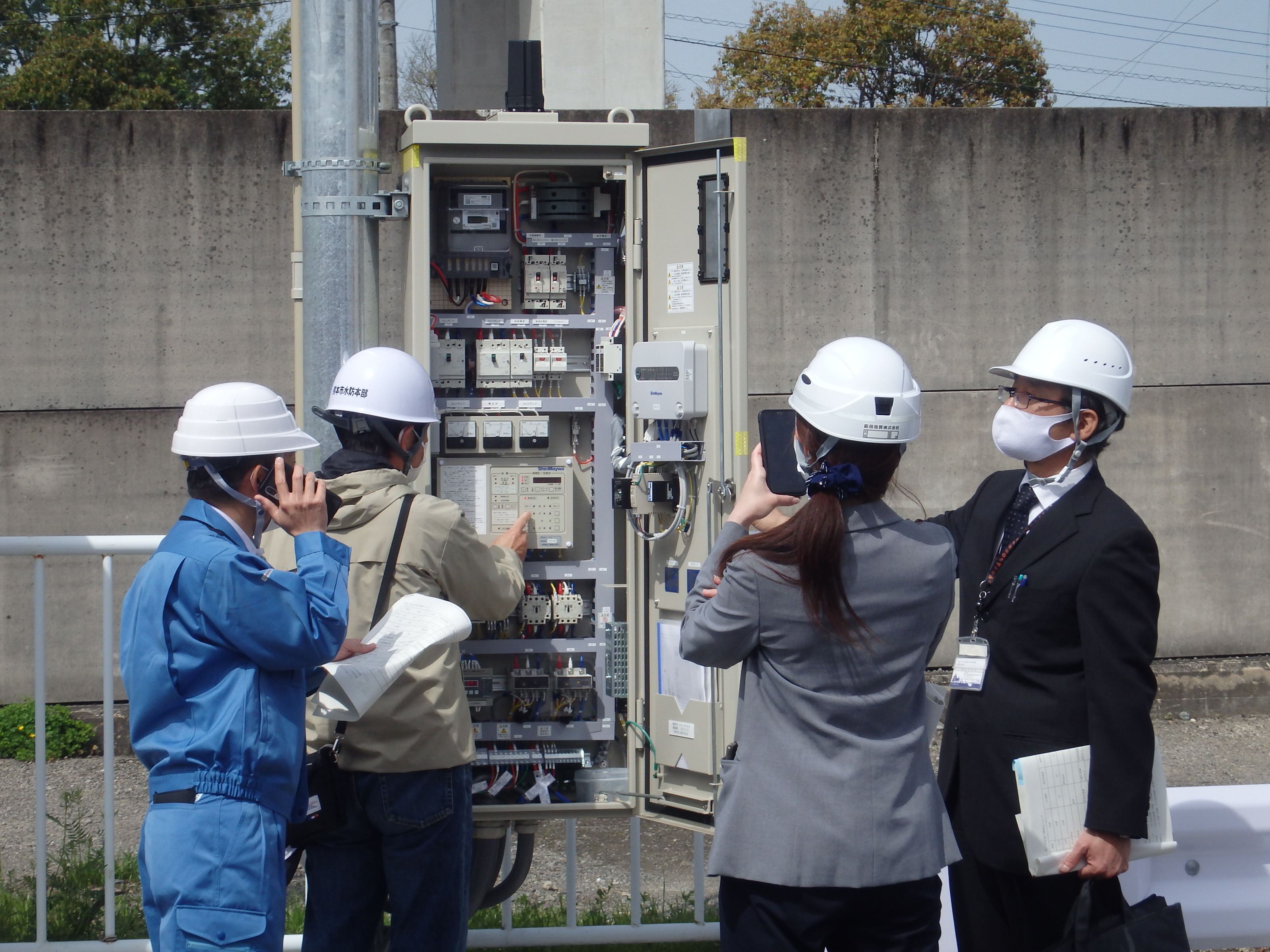

6（まるろく）地区排水ポンプ起動状況

遮水鋼矢板で囲まれた地区内で事業の効果が発現するように、各段階でポンプの調整・運転を行い、令和5年（2023年）3月頃に概ね目標水位までの地下水位低下が確認できたため、令和5年（2023年）3月14日に開催した第17回熊本市液状化対策技術検討委員会において観測結果等を報告し、地下水位低下完了の承認をいただきました。

第17回　熊本市液状化対策技術検討委員会　開催状況

現在、6（まるろく）地区においては、既設変動に伴う地下水位変化等の観測を行うことを目的として、約1年間のモニタリング（経過観測）を行っています。

6（まるろく）地区の地下水位低下状況（令和5年（2023年）8月31日現在）
　6（まるろく）地区の地下水位観測結果は以下のとおりです。
　※集水管から離れた箇所（地点6A）と集水管部（地点6B）、遮水鋼矢板で囲まれた地区の外側
　（地点6C）の3箇所の地下水位を表しています。
地下水位の観測位置イメージ
※図中の地下水位は実際の水位を示すものではありません。

現在の地下水位：6（まるろく）地区

7（まるなな）地区

7（まるなな）地区における地下水位低下の概要
　熊本市宅地液状化防止事業（近見地区）7（まるなな）地区（南区南高江1丁目外地内）において、6（まるろく）地区と同様に、第14回熊本市液状化対策技術検討委員会で地下水位低下開始の承認を得て、令和4年（2022年）4月22日に地下水位低下を開始しました。

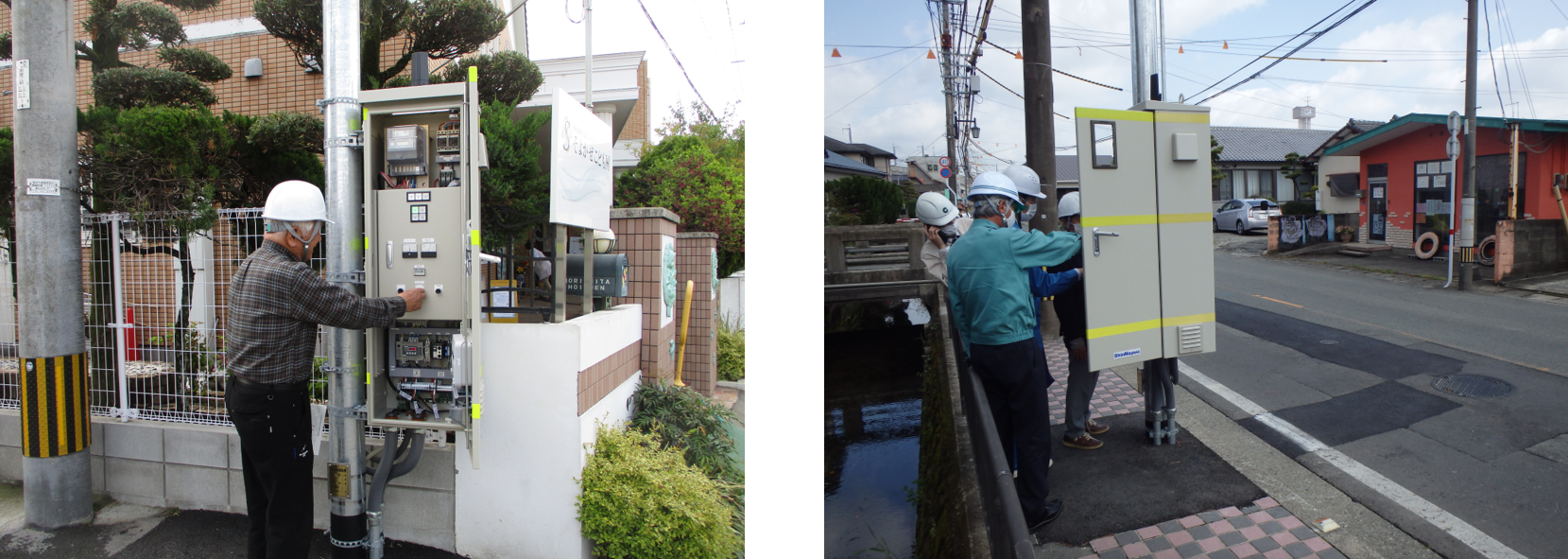

7（まるなな）地区排水ポンプ起動状況
7（まるなな）地区の地下水位低下状況（令和5年（2023年）8月31日現在）
　7（まるなな）地区の地下水位観測結果は以下のとおりです。
　※集水管から離れた箇所（地点7A、7B）と集水管部（地点7C）、遮水鋼矢板で囲まれた地区の外側
　（地点7D）の4箇所の地下水位を表しています。
地下水位の観測位置イメージ
※図中の地下水位は実際の水位を示すものではありません。

現在の地下水位：7（まるなな）地区
